Die Deckgebinde sind in der Regel auf Dachflächen steigend zu decken.

Die Steigung richtet sich nach der Dachneigung. Je flacher das Dach, desto höher die Gebindesteigung, je steiler die Dachneigung, desto flacher die Gebindesteigung. An der Wand wird allgemein ohne Gebindesteigung gedeckt.

Rechnerische Ermittlung der Mindestgebindesteigung Gmin [m / m]

Beispiel bei 30° Dachneigung :
Gmin = 1 - sin α
(α = Dachneigung in Grad)
Gmin
= 1 - sin 30°
= 1 - 0,5
= 0,50 m

also 0,50 m Gebindesteigung auf 1,00 m Trauflänge

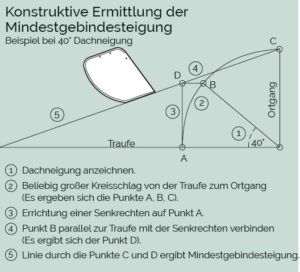

Konstruktive Ermittlung der Mindesgebindesteigung

Beispiel bei 40° Dachneigung

Dachneigung anzeichnen.
Beliebig großer Kreisschlag von der Traufe zum Ortgang
(Es ergeben sich die Punkte A, B, C).
Errichtung einer Senkrechten auf Punkt A.
Punkt B parallel zur Traufe mit der Senkrechten verbinden
(Es ergibt sich der Punkt D).
Linie durch die Punkte C und D ergibt Mindestgebindesteigung

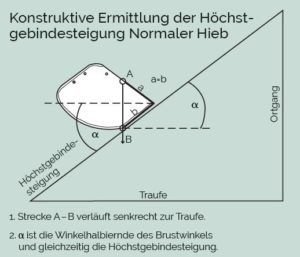

Konstruktive Ermittlung der Höchstgebindesteigung Normaler Hieb

1. Strecke A – B verläuft senkrecht zur Traufe.

2. α ist die Winkelhalbiernde des Brustwinkels und gleichzeitig die Höchstgebindesteigung.

Höchstgebindesteigung
 Hieb/Deckart α Steigung auf 1 m Trauflänge
 Stumpfer Hieb 37,5° 0,767 m
 Normaler Hieb 37,0° 0,753 m
 Scharfer Hieb 32,5° 0,637 m
 Bogenschnitt / Universal45,0° 1,000 m



Gebindesteigung

25° - 57° Dachneigung
 Dachneigung
  [°]
Mindestgebinde-
steigung [m]

25

0,577

26

0,562

27

0,546

28

0,531

29

0,515

30

 0,500

31

0,485

32

0,470

33

0,455

34

0,441

35

0,426

36

0,412

37

0,398

38

0,384

39

0,371

40

0,357

41

0,344

42

0,331

43

0,318

44

0,305

45

0,293

46

0,281

47

0,269

48

0,257

49

0,245

50

0,234

51

0,223

52

0,212

53

0,201

54

0,191

55

0,181

56

0,171

57

0,161

*Verlegung auch ohne Gebindesteigung zulässig.

58° - 89° Dachneigung
  Dachneigung
  [°]
Mindestgebinde-
steigung [m]

58

0,152

59

0,143

60

0,134

61

0,125

62

0,117

63

0,109

64

0,101

65

0,094

66

0,086

67

0,079

68

0,073

69

0,066

70

0,060

71

0,054*

72

0,049*

73

0,044*

74

0,039*

75

0,034*

76

0,030*

77

0,026*

78

0,022*

79

0,018*

80

0,015*

81

0,012*

82

0,010*

83

0,007*

84

0,005*

85

0,004*

86

0,002*

87

0,001*

88

0,001*

89

0,000





*Verlegung auch ohne Gebindesteigung zulässig.
